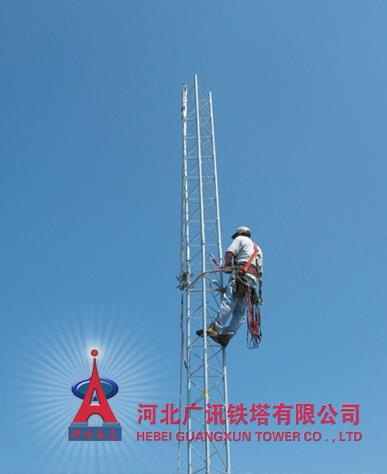

测风塔-003
测风塔-003
所属分类:测风塔
发布日期:2017-5-24
浏览:
咨询电话:18603183076
         13903283076

分享此产品:

测风塔的种类:自立塔、桁架塔

测风塔的组成:包括塔底座、塔柱、横杆、斜杆、风速仪支架、避雷 针、拉线(自立塔无)

测风塔的用途:用于对近地面气流运动情况进行观测、记录的塔形构 筑物。以前多由风力发电企业、气象、环保部门建 造,用于气象观测和大气环境监测。

结构设计

近年来,随着全球对风能资源的普遍关注和风力发电行业的迅速发展,各国政府、企业或是风电开发商开始投资兴建测风塔,为将来风电场的投资建设获取第一手风能资料。

测风塔架设在风电场场址内,多为绗架式结构和圆筒式结构,采用钢绞线斜拉加固方式,高度一般为10-150米。

在塔体不同高度处安装有风速计、风向标以及温度、气压等监测设备。

可全天候不间断地对场址风力情况进行观测,测量数据被记录并存储于安装在塔体上的数据记录仪中。

测风塔结构设计:常见的测风塔结构形式有自立式和拉线式两种。

自立式测风塔塔体下部较宽,塔架材料用量相对较大,对基础要求也较高;拉线式测风塔受力较为合理,可靠性高,塔体截面小,塔架材料用量小,但拉线基础数量多,施工工艺复杂。

测风塔塔架可采用单根钢管、三角形桁架及四边形桁架等结构形式。

单根钢管结构形式所需钢管直径大,迎风面积亦大,材料量大;三角形桁架结构形式较为稳定,塔架受风荷载作用较小,最为经济;四边形桁架结构形式较为稳定,一般情况下当三角形桁架不能满足受力及变形要求或不经济时,塔架可选用四边形桁架结构形式。

测风塔的主要功能:环境监测,风、气压、湿度等资源数据采集。

为相应的仪器设备的安装做支撑。

适用单位:发电厂前期规划、海岛测风、气象数据采集、环境监测等部门。

优点:风荷载系数小,抗风能力强。

塔身挡风面积小,利于采集数据准确客观,将实测数据和实际数据的差距降到最低。

采集塔柱采用外法兰盘连接,螺栓受拉,不易破坏,钢绞线加固。

塔柱正三角型布置,节约钢材,跟开小,占地面积小,节约土地资源,造价低廉(仅为角钢自立塔的1/3或更少).选址便利.塔身自重轻,运输和安装便捷、建设工期短,塔型随风荷载曲线变化设计,线条流畅,遇罕遇风灾不易倒塌,安全系数高.设计符合国家钢结构设计规范和塔桅设计规程,结构安全可靠.

执行标准:风电场风能资源测量方法(GB/T 18709-2002)|

抗风能力:最大抗风60米/秒;抗震烈度:8度

设计重量:〉1吨(具体重量根据地域而定,西部地区,沿海多风区与中部地区略有差异。

测风数据被用来进行风资源评估和投资前景预测。
